[Ortho] Rg-контрастную линейку своими руками

[Алексей Минервин]

Уважаемые коллеги! Возможно эта информация поможет нуждающимся в рентгенконтрастной линейке.
Помог опыт юного радиолюбителя. Для изготовления необходимо приобрести текстолит (фольгированный односторонний) с нанесенным слоем меди  с одной стороны (для т.н. печатных (монтажных) плат - продается в магазинах радиодеталей, да и все остальное купил там же, обошлось в сумму рублей 70). Выпиливается полоса по необходимой ширине и длине. В данном примере шириной 1,5 см, длина 25 см (длиннее заготовки не нашлось, 3 шт). Затем цапон-лаком по меди (предварительно пройтись шкуркой, а то краска потом может отвалиться) наноситься гусиным пером (иглой или другим подручным средством) необходимый рисунок (метки, цифры - аккуратнее всего получилось бы у художника). Иногда лак растекается, страшного ничего нет, когда высохнет - можно поправить (счистить), например скальпелем.  Говорят, что рисунок можно нанести и фломастером, но не каждым, искать методом тыка (захватив с собой в магазин плату, нанести по одному штриху разными фломастерами, естественно запомнить какой где, и травить. Где приемлемый результат, тот и купить). Но лично я не проверял.
После высыхания лака (несколько минут), заготовка опускается в раствор хлорида железа (хлористое железо, хлорное железо, FeCl3) для травления монтажных плат. Концентрация раствора по большому счету не имеет значения, но лучше хлорида железа не жалеть, травится быстрее (а еще лучше помешивать теплый раствор), уходит примерно минут 20-40. Т.о. закрашенные места остаются, а неокрашенные растворяются. Далее лак стираем ацетоном (у меня оказалась жидкость для снятия маникюрного лака с витаминами) и еще раз шкурим очень мелкой наждачной бумагой. Затем берем паяльник, канифоль, припой и наносим на медные метки припой. Совет: чем мельче рисунок, тем сложнее его пропаять - припой сливается, в этом случае нужно воспользоваться зубочисткой и пока олово расплавлено, попытаться его убрать. Кроме того, долго нагревать, особенно тонкий рисунок, опасно - может отклеиться медь от текстолита. Когда все готово пройтись мелкой наждачной бумагой, а излишки канифоли снять эфиром или механическим путем. Все. Ниже основные этапы в картинках. Извиняюсь за качество снимков, фотографировал телефоном. В целом на изготовление ушло часа 2-2,5 чистого времени.

----------- следущая часть -----------
Вложение не в текстовом формате было извлечено…

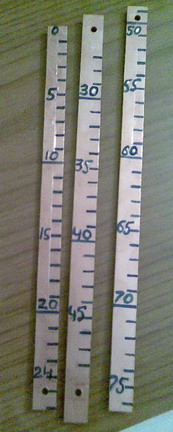

Имя     : Сделаны метки цапон-лаком.jpg
Тип     : image/jpeg
Размер  : 32837 байтов
Описание: отсутствует
Url     : http://weborto.net:8080/pipermail/ortho/attachments/20080624/7e2e096a/attachment-0005.jpg
----------- следущая часть -----------
Вложение не в текстовом формате было извлечено…

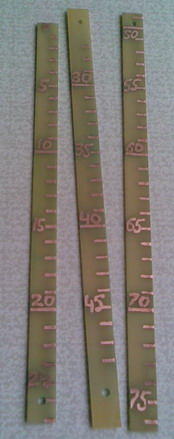

Имя     : После травления в FeCl 3.jpg
Тип     : image/jpeg
Размер  : 26007 байтов
Описание: отсутствует
Url     : http://weborto.net:8080/pipermail/ortho/attachments/20080624/7e2e096a/attachment-0006.jpg
----------- следущая часть -----------
Вложение не в текстовом формате было извлечено…

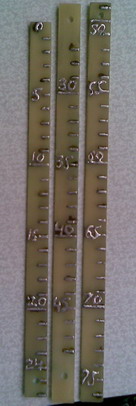

Имя     : После пропайки оловом.jpg
Тип     : image/jpeg
Размер  : 22140 байтов
Описание: отсутствует
Url     : http://weborto.net:8080/pipermail/ortho/attachments/20080624/7e2e096a/attachment-0007.jpg
----------- следущая часть -----------
Вложение не в текстовом формате было извлечено…
Имя     : Окончательный вид.jpg
Тип     : image/jpeg
Размер  : 15179 байтов
Описание: отсутствует
Url     : http://weborto.net:8080/pipermail/ortho/attachments/20080624/7e2e096a/attachment-0008.jpg
----------- следущая часть -----------
Вложение не в текстовом формате было извлечено…
Имя     : Рентгенограмма.jpg
Тип     : image/jpeg
Размер  : 26567 байтов
Описание: отсутствует
Url     : http://weborto.net:8080/pipermail/ortho/attachments/20080624/7e2e096a/attachment-0009.jpg
